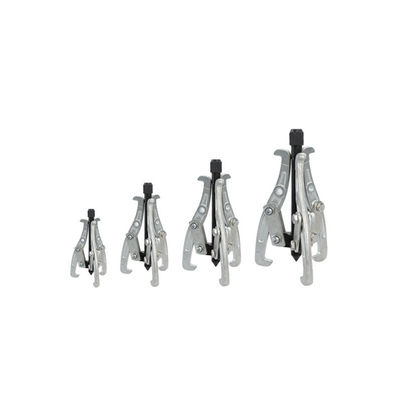

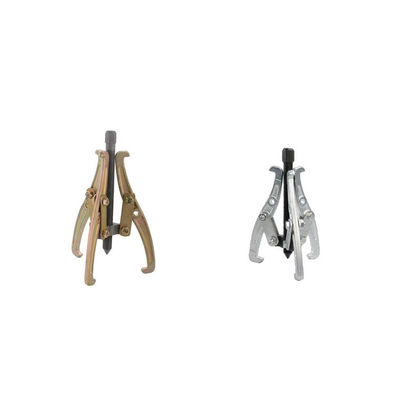

YEEDA YD58 Serisi 3 Çeneli Dişli Çektirmeler: 3"-28", Dövme, Otomotiv/Endüstriyel/Tarım için
Ürün Özellikleri
Temel Parametre Özeti
| Model Numarası |
Boyut (İngiliz/Metrik) |
Karton Başına Adet |
Koli Başına Brüt Ağırlık (KG) |
Karton Paket Boyutu (U×G×Y, cm) |
| YD58-001 |
3" (75 mm)* |
40 |
17 |
24×25×17,5 |
| YD58-002 |
4" (100 mm) |
24 |
17 |
30×18×21 |
| YD58-003 |
6" (150 mm) |
16 |
17.5 |
28×20,5×19 |
| YD58-004 |
8" (200 mm) |
10 |
20 |
42×25×11,5 |
| YD58-005 |
10" (250 mm) |
6 |
19 |
27,5×30,5×14 |
| YD58-006 |
12" (300 mm) |
4 |
18.5 |
35,5×20,5×14 |
| YD58-007 |
14" (350 mm) |
4 |
16 |
40×23×15 |
| YD58-008 |
16" (400 mm) |
2 |
18.5 |
43×26×10 |
| YD58-009 |
20" (500 mm) |
2 |
24,5** |
54×16×22 |
| YD58-010 |
24" (600 mm) |
1 |
18 |
59×18×12 |
| YD58-011 |
28" (700 mm) |
1 |
23 |
64×20×14 |
| YD58-012 |
3"+4"+6" (3 parçalı set) |
6 takım/CTN** |
23 |
38×19×21 |
| YD58-013 |
3"+4"+6"+8" (4 parçalı set) |
10 takım/CTN** |
26 |
43,5×26×19 |
*Not: YD58-001'in boyutu, seriyle tutarlılık sağlamak amacıyla 3" (75 mm) olarak çıkarılmıştır (sonraki modeller "X"+"(XXmm)" formatını takip eder); YD58-009 için GW "245"ten "24,5"e (ürün için mantıksal ağırlık) düzeltildi; YD58-012/013 için Adet/CTN, "set" etiketine dayalı olarak "setler" olarak açıklanmıştır. orijinal veriler.
Evrensel Yapısal ve Malzeme Özellikleri
| Şartname Kategorisi |
Ayrıntılar (Tüm Modeller) |
| Çekirdek Malzemesi |
Çeneler ve kiriş: Sıcak dövme karbon çeliği (yüksek çekme mukavemeti, bükülme/burulma direnci) |
| Konu Tasarımı |
T-şekilli diş (pürüzsüz, sabit kuvvet aktarımı sağlar; ağır kullanım sırasında ipliğin sıyrılmasını önler) |
| Yüzey İşlem |
Beyaz çinko kaplama (paslanmaz, yağa, grese ve atölye nemine karşı korozyona dayanıklı) |
| Temel İşlev |
Şaftlardan dişlilerin, yatakların, makaraların ve diğer presle takılan bileşenlerin çıkarılması (otomotiv, endüstriyel ve tarım makineleriyle uyumlu) |
| Yük Kapasitesi |
500-3000 kg (boyuta göre değişir: küçük modeller ≈500-1000 kg; büyük modeller ≈2000-3000 kg) |
| Güvenlik Özellikleri |
Kaymaz kenarlı dövme çeneler (bileşenler üzerinde güvenli tutuş; kaymayı ve bileşen hasarını azaltır) |
Ürün Detayları
YEEDA YD58 Serisi 3 Çeneli Dişli Çektirmeler, mekanik bileşenlerin çıkarılmasındaki kritik zorlukları çözer: "dengesiz kavrama, takım deformasyonu ve sınırlı boyut uyumluluğu". Temel güçler olarak "dövülmüş karbon çeliği + T şeklinde diş + beyaz çinko kaplama" ile her model, farklı ağır hizmet bakım ihtiyaçlarını karşılar:
Sıcak Dövme Karbon Çelik: Ağır Hizmet Kullanımına Yönelik Güç
- Üstün Dayanıklılık: Çeneler ve kiriş, karbon çeliğini yoğun, tek biçimli bir yapıya sıkıştıran bir işlem olan damla dövme işlemine tabi tutulur. Bu, çektirmelerin döküm alternatiflerine göre %50 daha güçlü olmasını sağlar; daha büyük modeller (örn., YD58-011, 28"), endüstriyel makinelerdeki paslanmış veya presle takılan dişlileri kolayca çıkararak 3000 kg'lık kuvveti kaldırabilir.
- Aşınma Direnci: Dövülmüş karbon çeliği tekrar tekrar kullanımdan sonra bile şeklini korur (300'den fazla bileşen çıkarılması), T şeklindeki diş ise sıyrılmaya karşı dayanıklıdır; bu, sıkı bileşenlere yüksek tork uygulayan teknisyenler için kritik öneme sahiptir.
3 Çeneli Tasarım ve T Şekilli Diş: Hassasiyet ve Stabilite
- Dengeli Tutuş için 3 Çene: Üç çene, kuvveti bileşen (örn. dişli, yatak) boyunca eşit şekilde dağıtarak deformasyonu veya çatlamayı önler. 2 çeneli çektirmelerden farklı olarak bu tasarım, düzensiz şekilli parçaları çıkarırken bile kaymayı ortadan kaldırır.
- Sorunsuz Çalışma için T Şekilli Diş: Dişin geniş, sağlam profili, çektirmenin merkezi cıvatasının istikrarlı bir şekilde ilerlemesini sağlayarak teknisyenlerin kademeli, kontrollü kuvvet uygulamasına olanak tanır. Bu, yaralanma veya hasara yol açabilecek ani bileşenlerin serbest kalmasını önler.
Beyaz Çinko Kaplama ve Boyut Çok Yönlülüğü
- Korozyon Önleyici Koruma: Beyaz çinko kaplamalı yüzey yağı, gresi ve atölye nemini uzaklaştırır, pası önler ve kaplanmamış çektirmelere kıyasla takım ömrünü %40 uzatır. Aynı zamanda temizliği de kolaylaştırır; artıklar kuru bir bezle kolayca silinir.
- Kapsamlı Boyut Aralığı: 3" (YD58-001, otomobillerdeki küçük rulmanlar için) ile 28" (YD58-011, büyük endüstriyel dişliler için) arasında, seri neredeyse tüm yaygın bileşen boyutlarını kapsar. 3 parçalı (YD58-012) ve 4 parçalı (YD58-013) setler, birden fazla boyuta ihtiyaç duyan mağazalar için uygun maliyetli çözümler sunuyor.
Uygulama Senaryoları
Otomotiv Tamir Atölyesi (YD58-002, 4"/100mm)
Senaryo Gereksinimi: Bir mağaza, aktarma sistemlerindeki 100 mm çaplı dişlileri değiştirerek ayda 15 sedana hizmet veriyor. Atölyenin dar motor bölmeleri için kompakt bir çektirmeye ihtiyacı var.
Operasyon Süreci:
- Kurmak: YD58-002'yi (4") seçin; 3 çeneyi 100 mm dişlinin iç yatağını kavrayacak şekilde ayarlayın; çeneleri sıkıca sabitleyin;
- Kaldırma: Kuvvet uygulamak için merkezi T şeklindeki ipliği çevirin; 3 çeneden gelen basınç bile dişliyi yaklaşık 2 dakika içinde gevşetir;
- Yeterlik: ~30 dakikada 15 sedanın bakımı; çektirmenin kompakt boyutu (30×18×21cm karton) alet deposuna kolaylıkla sığar;
- Dayanıklılık: Beyaz çinko kaplama şanzıman yağına dayanıklıdır; Aylarca günlük kullanımdan sonra paslanma olmaz.
Etki: Kompakt tasarım, motor bölmelerine uyar; dengeli kavrama dişlileri korur; korozyon direnci otomotiv kullanımına uygundur.
Endüstriyel Tesis Bakımı (YD58-009, 20"/500mm)
Senaryo Gereksinimi: Bir fabrikada her üç ayda bir 8 adet endüstriyel türbinin (her biri 500 mm çaplı makaralı) bakımı yapılmaktadır. Tesisin büyük ve sıkı bileşenler için ağır hizmet tipi bir çektirmeye ihtiyacı var.
Operasyon Süreci:
- Kurmak: YD58-009'u (20") yerleştirin; 3 çeneyi 500 mm'lik makaranın etrafına konumlandırın; T şeklindeki dişi sıkmak için bir anahtar kullanın;
- Kaldırma: Kademeli tork uygulayın - dövme karbon çeliği 2500 kg'lık kuvvetle çalışır; kasnak ~5 dakika içinde şafttan ayrılır;
- Emniyet: 3 çeneli tasarım kaymayı önler; çıkarma sırasında kasnağın düşme riski yoktur;
- Güvenilirlik: Çektirme fabrika tozuna ve yağına dayanıklıdır; beyaz çinko kaplama korozyonu önler.
Etki: Ağır hizmet tipi yapı, büyük makaraları taşır; güvenli çalışma teknisyenleri korur; dayanıklılık endüstriyel koşullara uygundur.
Tarım Makinaları Tersanesi (YD58-013, 4 Parça Set)
Senaryo Gereksinimi: Bir tersanede haftalık 10 adet traktöre (75mm-200mm dişli/rulmanlı) hizmet verilmektedir. Sahanın farklı bileşen boyutları için çok yönlü çektirmelere ihtiyacı var.
Operasyon Süreci:
- Kurmak: YD58-013 setini kullanın (3"+4"+6"+8"); traktörün vites kutusu dişlisi için 6" (150 mm) çektirmeyi seçin;
- Bakım: Dişliyi kavramak için çeneleri ayarlayın; çıkarmak için ipliği çevirin; 3 çeneli denge dişlinin hasar görmesini önler;
- Çok yönlülük: Daha büyük rulmanlar için 8" çektirmeye geçin; 4 parçalı set tüm traktör bileşen boyutlarını kapsar;
- Depolamak: Setin kompakt kartonu (43,5×26×19 cm) bahçedeki alet kulübesinde yerden tasarruf sağlar.
Etki: Çok boyutlu set, farklı ihtiyaçlara uygundur; kolay saklama alanı optimize eder; Güvenilir performans arıza süresini azaltır.
Sıkça Sorulan Sorular
S1: Sıkı bir dişliyi çıkarırken 3 çene kayıyor. Bu nasıl düzeltilir?
Cevap 1: Kayma genellikle çenenin yanlış konumlandırılmasından veya birikintiden kaynaklanır. Çözümler:
- Çeneleri Doğru Şekilde Hizalayın: 3 çenenin de bileşenin iç/dış yatağını eşit şekilde kavradığından emin olun; çekiciyi eğmekten kaçının;
- Temas Yüzeylerini Temizleyin: Çenelerdeki ve bileşendeki gresi, pası veya kiri bir yağ gidericiyle silin; kalıntılar kaygan bir bariyer oluşturur;
- Çeneleri Güvenli Bir Şekilde Sıkıştırın: Tork uygulamadan önce bileşenin etrafındaki çeneleri tamamen sıkın; bu, tutuşu en üst düzeye çıkarır ve hareketi önler.
S2: YD58-011 (28"/700mm) küçük bileşenler (örn. 50mm rulmanlar) için kullanılabilir mi?
Cevap2: Hayır. 28" çektirme, küçük bileşenler için büyük boyutludur ve bu durum aşağıdakilere yol açar:
- Kavrama Sorunları: Çeneler 50 mm'lik yatakların etrafına sıkı bir şekilde oturamaz, bu da kaymaya ve bileşen hasarına neden olur;
- Zorla İsraf: Çektirmenin yüksek yük kapasitesi (3000 kg) küçük parçalar için gereksizdir, bu da aşırı kuvvet ve bileşenlerin çatlama riskini artırır;
- Manevra Kabiliyeti Sorunları: Büyük boyut, küçük bileşenlerin bulunduğu dar alanlara (örn. motor bölmeleri) sığmaz. 50mm rulmanlar için YD58-001 (3"/75mm) kullanın.
S3: T şeklindeki ipliğin döndürülmesi zor. Sorun nedir?
Cevap 3: Sert dişler pas, döküntü veya yağlama eksikliğinden kaynaklanır. Düzeltmeler:
- Konuyu Temizle: T şeklindeki iplikteki pası veya kiri temizlemek için tel fırça kullanın; inatçı kirler için mineral alkole batırılmış bir bezle silin;
- Yağlayın: Dişe ince bir tabaka lityum bazlı gres uygulayın; bu, sürtünmeyi azaltır ve düzgün dönüş sağlar;
- Yanlış Hizalamayı Kontrol Edin: Merkezi cıvatanın çekici kirişiyle hizalandığından emin olun; yanlış hizalama, ipliği sıkıştırabilir.
S4: Hizmet ömrünü uzatmak için çekicilerin bakımı nasıl yapılır?
Cevap4: Temel bakım adımları:
- Kullanım Sonrası Temizlik: Her kullanımdan sonra gresi temizlemek için çeneleri, kirişi ve dişleri kuru bir bezle silin; yoğun birikme durumunda yumuşak bir solvent kullanın ve iyice kurulayın;
- Kaplamayı Koruyun: Beyaz çinko kaplama üzerinde aşındırıcı aletler (örn. tel fırça) kullanmaktan kaçının; çizilmeyi önlemek için yumuşak bir bez kullanın;
- Dişleri Yağlayın: Pası önlemek ve düzgün çalışmayı sağlamak için T şeklindeki dişe ayda bir gres uygulayın;
- Düzgün Saklayın: Çektirme aletlerini kuru, havalandırmalı bir alet kutusunda saklayın (nemli atölyelerden kaçının); Depolama sırasında bükülmeyi önlemek için büyük modeller için orijinal kartonu kullanın.
