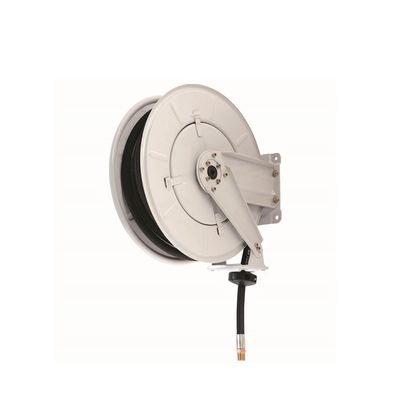

YEEDA YD53-012 - YD53-018 Ağır Hizmet Tipi Geri Çekilebilir Duvara Monte Hortum Makarası
Ürün Özellikleri
Modele Özgü Parametre Özeti
| Model (Ürün No. 610) |
Hortum Malzemesi |
Hortum İç Çapı |
Hortum Uzunluğu |
Çalışma Basıncı |
Bağlantı Boyutu |
İdeal Sıvı/Görev |
| YD53-012 |
SAE 100 R1AT |
1/4" |
15m (50FT) |
20-187 Bar |
1/4" |
Motor yağı, düşük ila orta basınçlı yağlama |
| YD53-013 |
SAE 100 R2AT |
1/4" |
15m (50FT) |
350 Bar |
1/4" |
Yüksek basınçlı gres, ağır hizmet tipi yağlama |
| YD53-014 |
SAE 100 R1AT |
5/16" |
15m (50FT) |
20-166 Bar |
1/4" |
Orta viskoziteli motor yağı, hassas yağlama |
| YD53-015 |
SAE 100 R1AT |
3/8" |
15m (50FT) |
20-153 Bar |
3/8" |
Yüksek akışlı motor yağı, büyük makine yağlaması |
| YD53-016 |
SAE 100 R2AT |
3/8" |
15m (50FT) |
280 Bar |
3/8" |
Yüksek basınçlı gres, endüstriyel şanzıman yağlaması |
| YD53-017 |
SAE 100 R1AT |
1/2" |
15m (50FT) |
20-136 Bar |
1/2" |
Ekstra yüksek akışlı motor yağı, filo araç bakımı |
| YD53-018 |
SAE 1100 R2AT |
1/2" |
15m (50FT) |
230 Bar |
1/2" |
Orta basınçlı gres, ağır makine yıkama |
Evrensel Yapısal ve Fonksiyonel Özellikler
| Özellik Kategorisi |
Belirli Özellik |
| Montaj Tipi |
Duvara monte (yer tasarrufu sağlayan, sınırlı zemin alanına sahip atölyeler için uygun) |
| Çekirdek Tasarım |
Çift kollu yapı; kendiliğinden seviyeleme sistemi (kolay, eşit hortum sarımı sağlar); 4 silindirli hortum kılavuzu (tek silindirli tasarımlara göre hortum aşınmasını %30 azaltır) |
| Çalışma Mekanizması |
12 konumlu mandallı dişli kilidi (hortumun herhangi bir uzunlukta sabitlenmesini sağlar; kullanım sırasında beklenmedik geri çekilmeyi önler) |
| Kurulum Esnekliği |
3 ayarlanabilir sabit konum (farklı duvar yüksekliklerine ve atölye düzenlerine uyum sağlar) |
| Dayanıklılık |
Ağır hizmet tipi çelik çerçeve (darbelere ve endüstriyel aşınmaya karşı dayanıklıdır); korozyona dayanıklı kaplama (yağ, su ve toza karşı korur) |
| Uygulanabilir Alanlar |
Yağ/yüksek basınçlı su hizmetleri, pnömatik aletler, yıkama, yağlama, genel endüstriyel kullanım, üretim tesisleri, bakım/onarım, otomotiv/filo servis merkezleri |

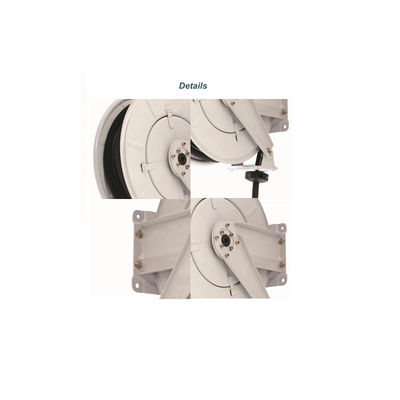

Ürün Detayları
YEEDA YD53-012 - YD53-018 Ağır Hizmet Tipi Geri Çekilebilir Duvara Monte Hortum Makarası, endüstriyel yağlama ve sıvı transferinde kritik sorunları çözer: "hortum aşınması, kararsız uzunluk kontrolü, sınırlı kurulum seçenekleri ve verimsiz depolama". Çift kollu yapı + 12 konumlu mandallı kilit + yüksek basınçlı hortum uyumluluğu temel güçleri olarak, ağır hizmet tipi yağ ve gres görevleri için güvenilir performans sunarlar.
Dayanıklılık ve Hortum Koruması
- 4 Silindirli Hortum Kılavuzu ve Kendiliğinden Seviyeleme Sistemi: 4 silindirli tasarım, geri çekme sırasında hortum üzerindeki basıncı eşit olarak dağıtır, sürtünmeyi en aza indirir ve hortum ömrünü uzatır. Kendiliğinden seviyeleme sistemi, hortumun, eşit olmayan sarımdan kaynaklanan hasara eğilimli yüksek basınçlı hortumlar (örneğin, YD53-013'teki SAE 100 R2AT) için kritik öneme sahip olan, kıvrılmadan sorunsuz bir şekilde sarılmasını sağlar.
- Ağır Hizmet Tipi Yapı: Çelik çerçeve ve korozyona dayanıklı kaplama, yoğun atölyelerde günlük darbelere dayanır ve yağ/gres bozulmasına karşı koruma sağlar. Bu dayanıklılık, hafif plastik makaralardan daha iyi performans göstererek 7+ yıllık bir hizmet ömrü sağlar.
Esnek Çalışma ve Kurulum
- 12 Konumlu Mandallı Kilit: Sınırlı uzunluk durduruculara sahip temel makaraların aksine, 12 konumlu kilit, kullanıcıların 15 metrelik hortumu istenen herhangi bir uzunlukta sabitlemesini sağlar; bu, hassas erişim gerektiren görevler için idealdir (örneğin, ulaşılması zor makine parçalarını yağlamak). Ayrıca, hortumun beklenmedik bir şekilde geri çekilmesini önleyerek operatör güvenliğini artırır.
- 3 Ayarlanabilir Sabit Konum: Makaralar, farklı atölye düzenlerine uyum sağlayarak duvara 3 farklı yükseklikte/açıda monte edilebilir. Duvara monte tasarım, zemin alanından tasarruf sağlar ve geçitleri takılma tehlikelerinden uzak tutar.
Yüksek Basınç Uyumluluğu ve Çok Yönlülük
- SAE Sertifikalı Hortumlar: Her model, motor yağı ve gres için tasarlanmış SAE 100 R1AT/R2AT veya SAE 1100 R2AT hortumlarına sahiptir. Hortumlar, 20 Bar (hafif yağlama) ile 350 Bar (ağır hizmet tipi gres transferi) arasındaki basınçları kaldırır ve makaraları, otomotiv yağ değişimlerinden endüstriyel şanzıman bakımına kadar her şey için uygun hale getirir.
- 15m Uzunluk: 15 metrelik hortum, makarayı yeniden konumlandırmadan birden fazla makineye hizmet vermek için yeterli erişim sağlar; bu, büyük atölyelerde veya filo servis merkezlerinde zamandan tasarruf sağlar.
Uygulama Senaryoları
Otomotiv Servis Merkezi Yağ Değişimleri (YD53-015)
Senaryo Gereksinimi: Bir araba tamirhanesi günde 30 yağ değişimi yapar ve 5W-30 motor yağı kullanır. Dükkanın, yüksek akışlı yağ sağlayan ve çeşitli araç modellerine ulaşmak için farklı uzunluklarda sabitlenebilen bir hortum makarasına ihtiyacı vardır.
Çalışma Süreci:
- Kurulum: YD53-015'i (3/8" İç Çap, SAE 100 R1AT hortum, 15m uzunluk) atölye duvarına 1,5m yüksekliğe (3 sabit konumdan biri) monte edin; yağ depolama sistemine bağlayın;
- Yağ Değişimi: Hortumu sedan motorlarına ulaşmak için 2-3m'ye (mandallı kilit ile sabitlenmiş) veya SUV'lar için 4-5m'ye çekin; 3/8" İç Çap hortum, yüksek akışlı yağ sağlar ve bir yağ değişimini ~5 dakikada tamamlar;
- Verimlilik: 30 yağ değişimi 2,5 saatte tamamlandı; 4 silindirli kılavuz, sık kullanımdan kaynaklanan hortum aşınmasını önler;
- Güvenlik: Mandallı kilit, yağ transferi sırasında dökülmeleri önleyerek hortumu sabit tutar.
Etki: Yüksek akışlı hortum, günlük talebi karşılar; ayarlanabilir uzunluk, tüm araç tiplerine uyar; duvara monte tasarım, yerden tasarruf sağlar.
Üretim Tesisi Şanzıman Yağlaması (YD53-013)
Senaryo Gereksinimi: Bir fabrika, haftalık olarak 12 endüstriyel şanzımanı (yüksek basınçlı gres, SAE240 kullanarak) yağlar. Şanzımanlar 8-10m aralıklarla yerleştirilmiştir ve yüksek basınçlı, uzun erişimli bir hortum gerektirir.
Çalışma Süreci:
- Kurulum: YD53-013'ü (SAE 100 R2AT hortum, 350 Bar basınç) şanzıman alanına yakın duvara takın; kolay erişim için sabit konumu 2m yüksekliğe ayarlayın;
- Yağlama: 15 metrelik hortumu her bir şanzımana uzatın (mandallı kilit ile 8-10m'ye sabitlenmiş); 350 Bar basınç, SAE240 gresi dişlilerin içine iter;
- Dayanıklılık: Çelik çerçeve, fabrika tozuna ve darbelere karşı dayanıklıdır; korozyona dayanıklı kaplama, gres birikimine karşı koruma sağlar;
- Güvenilirlik: Kendiliğinden seviyeleme sistemi, hortumun her kullanımdan sonra sorunsuz bir şekilde sarılmasını sağlar, kıvrılma veya hasar olmaz.
Etki: Yüksek basınçlı hortum, kalın gresi işler; uzun erişim, tüm şanzımanları kapsar; dayanıklı yapı, endüstriyel koşullara uyar.
Filo Servis Merkezi Ağır Vasıta Bakımı (YD53-017)
Senaryo Gereksinimi: Bir filo merkezi, haftalık olarak 15 ağır vasıtaya hizmet verir ve büyük miktarda motor yağını (kamyon başına 15-20L) hızlı bir şekilde transfer etmesi gerekir. Merkez, yüksek akışlı, yerden tasarruf sağlayan bir makaraya ihtiyaç duyar.
Çalışma Süreci:
- Kurulum: YD53-017'yi (1/2" İç Çap, SAE 100 R1AT hortum) bakım koyunun duvarına monte edin; sabit konumu, kamyon motorlarına erişim için 3m yüksekliğe ayarlayın;
- Yağ Transferi: 15 metrelik hortumu kamyon motorlarına ulaşmak için 6-8m'ye (mandallı kilit ile sabitlenmiş) çekin; 1/2" İç Çap hortum, kamyon başına ~3 dakikada 20L yağ sağlar;
- Kolaylık: 12 konumlu kilit, hortumun tam olarak gereken uzunlukta sabitlenmesini sağlar, aşırı bolluğu önler;
- Yer Tasarrufu: Duvara monte tasarım, 15 metrelik hortumu yerden uzak tutarak kamyon lastiklerinden kaynaklanan hasarı önler.
Etki: Yüksek akışlı hortum, bakımı hızlandırır; yerden tasarruf sağlayan tasarım, yoğun koylara uyar; ayarlanabilir uzunluk, kamyon yüksekliklerine uygundur.
Sıkça Sorulan Sorular
S1: Hortum sarsıntılı bir şekilde geri çekiliyor veya takılıyor. Bunu nasıl düzeltebilirim?
C1: Sarsıntılı veya takılı geri çekilme genellikle hizalama hatası veya kalıntılardan kaynaklanır. Çözümler:
- Kendiliğinden Seviyeleme Sistemini Kontrol Edin: Kendiliğinden seviyeleme mekanizmasının temiz ve yağlanmış olduğundan emin olun; sistemin pivot noktalarına bir damla yağa dayanıklı yağlayıcı ekleyin;
- Kalıntıları Temizleyin: 4 silindirli kılavuzu ve hortum yüzeyini yağ kalıntısını veya tozu (birikme sürtünmeye neden olur) temizlemek için silin;
- Mandallı Kilidi Ayarlayın: Mandallı kilit çok sıkıysa, kilidin ayar vidasını hafifçe gevşetin (kullanım kılavuzuna bakın) daha yumuşak hareket sağlamak için. Bu adımlar, sabit geri çekilmeyi geri yükler.
S2: YD53-013 (350 Bar) gres yerine su için kullanılabilir mi?
C2: Evet, ancak yalnızca yüksek basınçlı su hizmetleri için (uygulanabilir alanlarda listelendiği gibi). Ancak:
- Önce Hortumu Yıkayın: Gresten suya geçiş yapıyorsanız, hortumu artık gresi temizlemek için temiz suyla yıkayın; suyla karışan gres tıkanmalara neden olabilir;
- Uyumluluğu Kontrol Edin: Su basıncının 350 Bar'ı (makaranın maksimum çalışma basıncı) aşmadığından emin olun;
- Kullanımdan Sonra Kurutun: Su kullanımından sonra, hortumu geri çekin ve iç paslanmayı önlemek için kalan suyu boşaltın. Düzenli olarak yalnızca su görevleri için, makarayı aşırı çalıştırmamak için daha düşük basınçlı bir model (örneğin, YD53-012) seçin.
S3: Mandallı kilit, hortumu istenen uzunlukta tutamıyor. Ne oldu?
C3: Kilit arızası tipik olarak aşınmış mandallı dişlerden veya gevşek bir yaydan kaynaklanır. Düzeltmeler:
- Mandallı Dişleri İnceleyin: Mandallı dişlilerin aşınmasını kontrol edin; dişler hasar görmüşse, mandallı tertibatı değiştirin (üreticiden temin edilebilir);
- Yayı Sıkın: Mandallı yayı (makaranın içinde) bulun ve montaj vidasını sıkın; gevşek yaylar kilit gerginliğini azaltır;
- Kilit Mekanizmasını Temizleyin: Mandallı ve kilit bileşenlerini, bağlantıyı engelleyebilecek yağ/gres birikimini gidermek için bir bezle silin.
S4: Uzun süreli performans sağlamak için makarayı nasıl bakım yapmalıyım?
C4: Temel bakım adımları:
- Hortum Bakımı: Hortumu aylık olarak çatlak veya sızıntı açısından inceleyin; hasarlı hortumları derhal değiştirin (yalnızca SAE sertifikalı değiştirmeler kullanın);
- Yağlama: 4 silindirli kılavuza, mandallı kilide ve kendiliğinden seviyeleme sistemine her 3 ayda bir yağa dayanıklı yağlayıcı uygulayın;
- Çerçeve Bakımı: Çelik çerçeveyi yağ/tozu temizlemek için kuru bir bezle silin; korozyona dayanıklı kaplamadaki çizikleri eşleşen boyayla rötuşlayın;
- Depolama: Soğuk havalarda, donmayı önlemek için hortumdaki tüm sıvıyı boşaltın; paslanmayı önlemek için makarayı kuru bir alanda saklayın.
