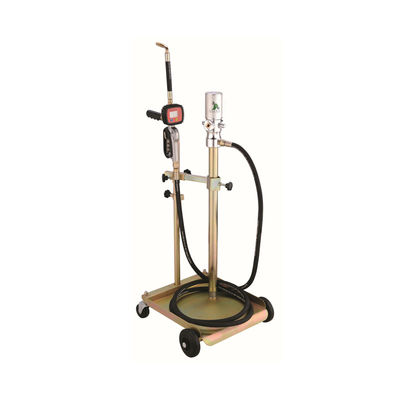

YD51-012A Trolley Oil Dispenser: 18L/Min, ±0.5% doğruluk, Atölyeler/Fabrikalar/Faziler için
Ürün Özellikleri
Temel Parametreler Özetle
| Bileşen Kategorisi |
Spesifikasyon |
| Model |
YD51-012A (Trolley-Mounted 3: 1 Yağ dağıtıcı kiti, atölyelerde, garajlarda ve endüstriyel tesislerde mobil yağ dağıtımı için idealdir) |
| Ürün Türü |
Entegre kit: Hava ile çalışan yağ pompası + modüler araba + dağıtım hortumu + dijital sayaç |
| Hava ile çalışan yağ pompası |
- Sıkıştırma oranı:3:1 (orta viskozluklu yağların verimli bir şekilde aktarılmasını sağlar)
- Bağlantılar:Hava girişi (F1/4"G), yağ çıkışı (M1/2"G)
- Basınç değerleri:Çalışma basıncı (8 bar), maksimum akış basıncı (24 bar)
- Performans:Hava tüketimi (100 L/Min), göreceli kapasite (18 L/Min), emici borunun çapı (42 mm)
- Uygun yağlar:Motor yağı, sentetik yağı, hidrolik yağı, dişli yağı (SAE130 viskositesine kadar)
|
| Modüler araba |
- Kapasite:20-60Kg tambur uyumluluğu (farklı konteyner şekillerine / boyutlarına uyar)
- Hareketlilik:2 sabit tekerlek + 2 makara (atölyede manevra kolaylığı)
- Özellikleri:Pompa desteği + davul sıkıştırma cihazı (hareket sırasında davulları / pompaları tutar)
- Bitir:Çinko kaplama (çürüme karşıtı, nemli atölyeler için uygundur)
|
| İlaç Çubuğu |
- Uzunluk:4m (tekerleği yeniden konumlandırmadan uzun mesafe dağıtımını destekler)
- ID (iç çapı):1/2" (engelleme olmayan yağ akışını sağlar)
- Malzeme:SAE 10R2AT (yağa dayanıklı, aşınmaya dayanıklı, ağır kullanım için dayanıklı)
- Çalışma basıncı:138 Bar (yüksek basınçlı yağ akışını yönetir)
- Bağlantılar:Giriş / Çıkış (1/2 ") (pompa ve sayaç ile uyumludur)
|
| Dijital metre |
- Akış aralığı:1-25 L/Min (pompanın 18 L/Min kapasitesine eşleşir)
- Doğruluk:± 0,5% (faturalandırma veya envanter izleme için doğru yağ ölçümünü sağlar)
- Basınç değerleri:Asgari çalışma basıncı (5 bar), maksimum çalışma basıncı (100 bar)
- Çalışma sıcaklığı:-20°C ~ +60°C (soğuk garajlara veya sıcak endüstriyel alanlara uyarlanır)
- Yağ giriş ipliği:1/2 Bsp/NPSM (hortum çıkışı ile uyumludur)
|
Performans testi sonuçları
| Test Ürünü |
Test Durumu |
Test sonucu |
| Doğruluğu Göstermek |
SAE100 dişli yağı 10L, 20L ve 25L dağıtmak için dijital sayaç kullanın |
Ölçülen hacimler: 10.02L, 20.01L, 25.03L - hepsi ±0.5% doğruluk aralığında |
| Hareketlilik ve istikrar |
Arabayı (bir 60Kg tamburlu) düz olmayan atölyenin zeminleri üzerinden taşın (50m mesafe) |
Trolley makineli olarak makineli bir şekilde hareket eder; sabit tekerlekler sabitliğini korur; davul sıkıştırma cihazı ile sabit kalır |
| Basınç Direnci |
Pompayı maksimum akış basıncında (24 Bar) hidrolik yağla 2 saat çalıştırın. |
Hortum (SAE 10R2AT) şişme veya sızıntı göstermez; pompa tutarlı 18 L/Min akışını korur |
| Sıcaklığa Uyumluluk |
Dijital sayacı ve hortumu -20°C (soğuk depolama) ve +60°C (sıcak atölyede) test edin. |
Metre doğruluğu korur; hortum esnek kalır (düşük sıcaklıkta kırılganlık veya yüksek sıcaklıkta yumuşama yoktur) |
Ürün Ayrıntıları
YD51-012A Trolley-Mounted 3: 1 Yağ dağıtıcı kiti, mobil yağ dağıtımının temel zorluklarını çözüyor: "sınırlı hareketlilik, hassas olmayan ölçüm ve hantal kurulum".Entegre 4'te 1 tasarımı + yüksek doğruluk + sağlam hareketlilikAna güçleri olarak, atölyeler ve endüstriyel yağ aktarımı için verimliliği yeniden tanımlar:
Entegre 4'te 1 Tasarımı: Konfor & Yer tasarrufu
- Hepsini bir tek çözüm:Havadan çalıştırılan pompa, modüler araba, 4 metrelik hortum ve dijital metreyi bir kitle birleştirir. Ayrı parça satın almak ya da monte etmek gerekmez.Bu kurulum zamanının% 30 tasarruf ve parçalar arasındaki uyumluluk sorunlarını ortadan kaldırır.
- Uzay tasarruflu araba:Çinko kaplamalı araba, hem davulyu hem de pompayı tutar ve bağımsız pompalara ve davullara kıyasla depolama alanını %50 azaltır.
Kesin dağıtım ve güçlü performans
- ± 0,5% Doğruluk Dijital Meter:Müşteri faturası (örneğin, otomobil tamir dükkanları) veya envanter izleme (örneğin, endüstriyel tesisler) gibi görevler için doğru yağ ölçümünü sağlar.Bu sayaç fazla veya az dağıtım sağlamaz..
- 31 Sıkıştırma oranı pompası:18 L/Min akış ve 24 Bar maksimum basınç sağlar, orta viskozluklu yağları (SAE130'a kadar) kolayca işleyebilir.Geri kalan yağın en aza indirgenmesi (60 kg tambur başına ≤1L) ve atıkların azaltılması.
Güçlü Hareketlilik ve Dayanıklılık
- Ağır Güçlü Araç:20-60Kg kapasite, çinko kaplama ve 4 tekerlekli tasarım (2 sabit + 2 makara) tam 60Kg bir davulla bile atölyelerde hareket etmeyi kolaylaştırır.Tambur sıkıştırma cihazı nakliye sırasında dökülmeleri önler, kritik bir güvenlik özelliği.
- Kullanıma dayanıklı hortum:SAE 10R2AT hortumu, standart kauçuk hortumlardan (tipik 80 Bar) üstün olan 138 Bar çalışma basıncıyla yağ bozulmasına ve fiziksel aşınmaya karşı dayanıklıdır.Aşırı sıcaklıklarda esnek kalır (-20°C ~ +60°C), yıl boyunca kullanımı sağlar.
Uygulama Senaryoları
Otomobil Tamir Atölyesi Yağ Değiştirme Hizmetleri
Senaryo gereksinimleri:Bir otomobil tamirhanesi günde 30 araca hizmet veriyor (her birinin 4-5L motor yağı ihtiyacı var) ve 60Kg'lık tamburlar kullanıyor.
Operasyon Süreci:
- Kurulum: 60Kg'lık bir yağ tamburu sıkıştırma cihazı ile arabaya bağlayın; pompanın F1/4"G hava girişini dükkanın hava kompresörüne bağlayın; 4m hortum ve dijital sayacı bağlayın
- dağıtım: Gerekli hacmi ayarlamak için sayacı kullanın (örneğin, bir sedan için 4L); pompa 18 L/Min--4L'de yağ dağıtır. ~ 13 saniye içinde dağıtıldı
- Hareketlilik: Trolley'i tamir bahçeleri arasında (50m mesafe) taşıyın ve davulunu yeniden konumlandırmadan birden fazla arabayı servis edin
- Doğruluk: Her dağıtımı hesaplayıcı kaydeder ve gün sonunda envanter kontrolünü kolaylaştırır
Etkisi:Hareketli tasarım işgücünü tasarrufu sağlar; hassas ölçer yağ israfını azaltır; 18 L/Min akış yüksek günlük talebi karşılar.
Endüstriyel Makine Bakımı
Senaryo gereksinimleri:Bir üretim tesisi, 15 hidrolik makineyi (her biri aylık 20 litre hidrolik yağı gerektirir) bakımından sorumlu ve 60 kg'lık varillerde yağ depolar.Yüksek viskozitesi olan yağ için basınç dayanıklı dağıtıcı.
Operasyon Süreci:
- Kurulum: Pompayı arabanın desteğine yerleştirin; tesisin hava kaynağına bağlayın (8 Bar); hortumu makinenin yağ girişine bağlayın
- dağıtım: 20L hidrolik yağ (SAE120) ~ 67 saniyede aktarmak için 24 Bar maksimum basınçta pompayı çalıştırın; sayaç aşırı doldurulmasını garanti eder
- Dayanıklılık: Trolley'in çinko kaplama bitkisi fabrika tozuna dayanır; hortum (SAE 10R2AT) 24 Bar basıncı sızıntı olmadan idare eder
- Verimlilik: Tek bir teknisyen tüm 15 makineyi 2,5 saatte bakım sürecinde idare edebilir.
Etkisi:Yüksek basınç performansı hidrolik yağ ihtiyaçlarına uyar; dayanıklı yapı fabrika koşullarına dayanır.
Tarım ekipmanları servisi (yerinde)
Senaryo gereksinimleri:Bir çiftlik servis ekibi, 10 traktörün (her birinin 15 litre dişli yağı ihtiyacı olan) yerinde bakımını yapmaktadır.
Operasyon Süreci:
- Kurulum: Arabayı (60Kg'lık bir davulla) bir servis kamyonuna yükleyin; çiftlikte arabayı traktörlerin yanına yerleştirin
- dağıtım: Dijital sayacı kullanarak traktör başına ~ 50 saniye içinde 15L dişli yağı (SAE130) dağıtmak; 4m hortum arabayı hareket ettirmeden traktör yağı tanklarına ulaşır
- Sıcaklığa Uyumluluk: Meter -5°C'de doğruluğu korur; hortum kolayca kullanılması için esnek kalır
- Taşınabilirlik: Trolley'in kompakt boyutu kamyona sığar; makaralar çakıl tarlalarındaki yollarda çalışır
Etkisi:Yerel hareketlilik çiftlik ihtiyaçlarını karşılar; sıcaklık direnci dış mekan koşullarına uyarlanır.
Sıkça Sorulan Sorular
S1: Dijital sayaç kullanımı sırasında hata mesajı gösterir. Nasıl sorun çıkarılır?
A1: Hata mesajları genellikle basınç veya bağlantı sorunlarından kaynaklanır.
- Çalışma basıncını kontrol et:Pompanın en az 5 Bar (ölçer için minimum) sağladığından emin olun-- düşük basınç "Low Press" hatalarını tetikler
- Giriş ipliğini kontrol et:1/2 Bsp / NPSM yağ giriş ipliğini sıkıştırın (boş bağlantılar hava boşluklarına ve "FLOW ERROR" mesajlarına neden olur)
- Ölçücüyü sıfırla:Geçici arızaları gidermek için sayacı kapatın ve açın. Eğer hatalar devam ederse, sayacı kalibre etmek için üreticisiyle iletişime geçin
S2: Araba 60Kg'dan (örneğin 80Kg) daha ağır tamburları kaldırabilir mi?
A2: Hayır. Arabanın maksimum kapasitesi 60Kg'dır. Bu sınırı aşmak:
- Trolley hasarı:Roller veya sabit tekerlekler aşırı ağırlık altında bükülebilir veya kırılabilir
- Güvenlik Riskleri:Davul sıkıştırma cihazı, potansiyel döküntü veya davul yuvarlanmasına yol açan ağır davulları bağlayamaz
- Kırık hareketlilik:80Kg'lık davullar için, ağır yüklü bir araba kullanın (≥100Kg'lık) ve YD51-012A pompasıyla uyumluluğu ayrı kontrol edin.
S3: Hortum soğuk havalarda (-20°C) sertleşir.
A3: Düşük sıcaklıklarda hortum esnekliğini korumak için:
- Hortumu önceden ısıtın:Kullanmadan önce hortumu ısıtılan bir battaniyeye sarın (10-15 ° C'ye ayarlayın) 10 dakika boyunca - bu SAE 10R2AT malzemesini yumuşatır
- Kinking'den kaçının:Kullanılmadığında hortumu sarmal (katlanmamış) saklayın - kırılmalar malzemeyi zayıflatır ve kırılganlığı artırır
- Düşük sıcaklıklı yağ katkı maddesini kullanın:Yağın dondurma noktasını düşürmek için küçük miktarda yağ viskozitesi azaltıcısını (yağ türünüzle uyumlu) karıştırın, hortum üzerindeki gerilmeyi azaltın
S4: Yağ türlerini değiştirirken çapraz kirlenmeyi önlemek için pompa ve sayacı nasıl temizlenir?
A4: Kesin bir temizlikle çapraz kontaminasyon önlenir:
- Pompayı akıt:Yeni yağ türünün 5-10L'ünü pompanın içinden akıtın ve kalan eski yağı akıtın.
- Hortumu temizle:hortumu çözün ve yeni yağla (veya uyumlu bir çözücüyle, örneğin petrol bazlı yağlar için mineral spiritlerle) yıkayın
- Ölçücüyü kalibre et:Temizledikten sonra, doğruluğunu sağlamak için metreyi yeni yağın 10L ile test edin
- Dış kısımları sil:Maliyet kalıntılarını çıkarmak için arabanın dışını kuru bir bezle temizleyin ve pompalayın. Tam temizlik yapmadan uyumsuz yağlar (örneğin, mineral yağı sentetik yağa) arasında asla geçmeyin
