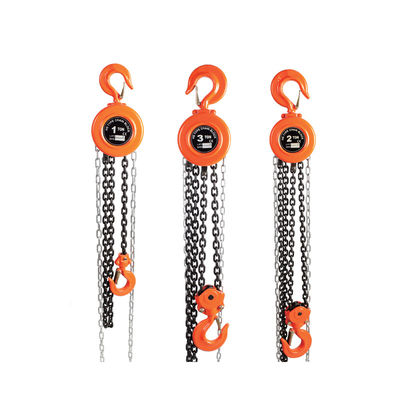

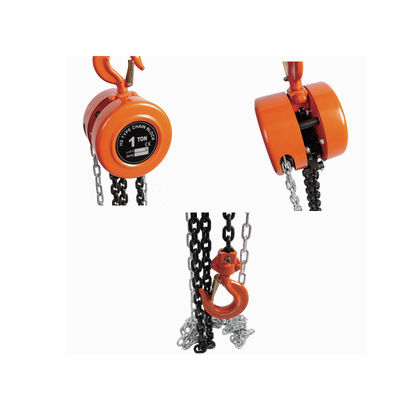

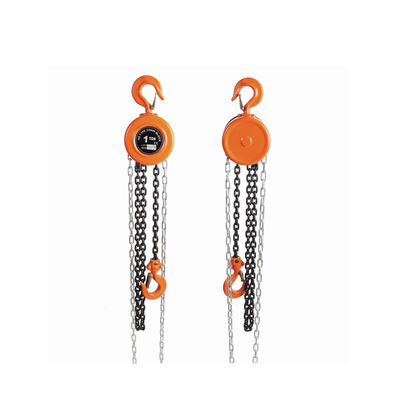

HSZ Zincir Bloku: 0.5-20T Yük, 2.5-3m Atölyeler / İnşaat / Kurtarma için Asansör
Ürün Özellikleri
Temel Parametreler Özetleme Tablosu
| Model |
Kapasite (T) |
Yükseltme yüksekliği (m) |
Test yükü (T) |
Min. Başlık alanı (Hak to Hook, mm) |
Zincir çekme (tam yük, N) |
Yük zinciri hatlarının sayısı |
Zincir özellikleri (mm) |
Net ağırlık (kg) |
Brüt Ağırlık (kg) |
Paketin ölçümü (L × W × H, cm) |
Zincir Kutusu Boyutu (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Genel Temel Parametreler
| Parametre kategorisi |
Özel Tanım |
| Ürün konumlandırması |
Elektriksiz, yüksek irtifada ağır yük kaldırma senaryoları için tasarlanmış, fabrika atölyesi ekipman bakımı, inşaat malzemesi kaldırma, depo kargo taşımacılığı gibi alanlara hizmet vermektedir.ve açık havada kurtarma. 8 model, hafif taşınabilirlik ve endüstriyel sınıf yük taşıma kapasitesini dengeleyen 0.5T-20T yük aralığını kapsar. |
| Temel Özellikler |
- Güçsüz çalışma:Dış güç kaynağı gerekmez; kaldırma için el zincirini elle çekin, güçsiz senaryolar için uygundur.
- Kişiselleştirme Hizmeti:OEM özelleştirmesini ve kişiselleştirilmiş işlev ayarlamalarını destekler.
- Uluslararası Standartlar:Uluslararası güvenlik standartlarına uygun, tüm modeller aşırı yük testiden geçti (1,5 kat nominal yük).
|
| Yapı ve Malzeme |
- Zincir sistemi:80 derece yüksek dayanıklılıklı alaşım zinciri pas önlemek için sıcak dip galvanize yüzeyli.
- Aktarım mekanizması:Kesinlik dişli seti ile çift rulman tasarımı, aktarım verimliliği ≥90%.
- Fren sistemi:Binanmış çırpınçlı çırpınçlı fren, frenleme torkunun 3 katı veya daha fazla olan nominal yük tork.
- Kanca Montajı:Otomatik olarak yeniden ayarlanan güvenlik kilitleri olan 40Cr dövme çelik kancalar.
|
Ürün Ayrıntıları
MerkeziAğır yük güvenliği + işgücü tasarruflu dayanıklılık + güçsiz evrensellik, YD30-013 Serisi HSZ Tipi Zincir Bloku, güçsiz ağır yük kaldırma senaryoları için optimize edilmiştir.
Çift Taşıma + Yüksek Güçlü Zincir, Zorsuz Ağır Yük kaldırma
Çift rulmanlı vites, mükemmel verimlilik ve dayanıklılık
- Önemli İşgücü Tasarrufu Etkisi:Transmisyon direnci %30 azaldı, kaldırma verimliliği %25 arttı.
- Daha az yıpranma:Lagerler radyal kuvveti eşit bir şekilde dağıtır, aşınmayı %40 azaltır ve kullanım ömrünü sıradan ürünlerin 1,5 katına çıkarır.
Sınıf 80 Alaşım zinciri, sağlam, pas geçirmez ve sıkışmaz
- Güçlü yük taşıma kapasitesi:Kırılma gücü sıradan zincirlerden çok daha yüksek.
- Mükemmel Pas Direnci:Sıcak daldırma galvanizasyonu + pasifleştirmenin çifte pas geçirmez işlemi.
- Yumuşak Ağlama:Zincir sıçrama doğruluğu ≤0,1mm, doğru dişli eşleştirme için.
Çoklu Güvenlik Korumaları, Ağır Yük İşlemlerinde Risk Yok
"Bloklama-Açma" Fren, Daha Güvenilir Düşme Karşıtı Koruma
- El zinciri serbest bırakıldığında fren anında kilitlenir ve ağır nesnenin düşmesini önler.
- Fren sistemi, performansın bozulmadan ağır yük altında 1000 başlangıç-durma testinden geçti.
Çekilme karşıtı kanca + kompakt yapı, güvenli ve taşınabilir
- Çekilme Karşıtı Kanca:Açılış açısı ≤60° olan güvenlik kilitlerini otomatik olarak yeniden ayarlamak.
- Hafif tasarım:0.5T modeli sadece 8kg ağırlığında; 20T modeli kolay nakliye için modüler bölünmüş tasarımı sunar.
Uygulama Senaryoları
Fabrika Atölyesi Ekipmanlarının Bakımı (Ana Senaryo: Modeller 0.5T-5T)
Senaryo gereksinimleri:Sıkı çalışma alanında elektrik kesintisi sırasında 5T makine fırçasını ekipman boşluğundan (2.5m yükseklikte) kaldırmak.
Sonuç:Operatörleri %70 azaltır, kaldırma süresini 1 saatten 20 dakikaya düşürür.
İnşaat malzemelerinin kaldırılması (2 senaryo: 3T-10T modelleri)
Senaryo gereksinimleri:Elektriksiz inşaat alanında 10 metre yükseklikte bir platformda 8 tonluk çelik paket kaldırmak.
Sonuç:Yükseltme maliyetini %80 oranında azaltır, tozlu ortamlarda 1 ay boyunca sürekli çalışır.
Depo Kargo İşleme ve Açıkta Kurtarma (3 senaryo: 0.5T-20T modelleri)
Senaryo gereksinimleri:Depoda 15T raf taşıma; dışarıdaki kurtarma için 5T aracını kaldırma.
Sonuç:Depo verimliliğini %80 oranında arttırır. Güç olmadan 30 dakika içinde araç kurtarma işini tamamlar.
Sıkça Sorulan Sorular
S1: Gerçek ihtiyaçlara göre doğru modeli nasıl seçebilirim?
A1:Yük, yükseklik ve senaryoya göre seçin:
- Gerçek yükten %20 daha yüksek nominal yüklü modeli seçin.
- 0.5T-1.5T modelleri 2.5m kaldırma; 2T-20T 3m kaldırma
- Dış mekanlarda kullanmak için galvanizli zincir modellerine öncelik verin
S2: Taşıma sırasında zincir sıkışır. Bu bir hata mı? Nasıl çözülebilir?
A2:Genellikle işletme veya bakım sorunu:
- Zincir karışımı için: El zincirini ters yönde yavaşça çekin
- Yetersiz yağlama için: Lityum bazlı yağ ekleyin (Model Li-2)
S3: Uzun süre kullanıldıktan sonra fren etkisi azalır.
A3:Fren boşluğunu ayarlayın:
- Fırın sabitleme fıstığını gevşet
- Düzenleme boğazını saat yönünde döndürün (her seferinde 1/4 dönüş)
- ≥1 mm aşınma durumunda fren leğeni değiştirilmelidir.
S4: Dışarıda düşük sıcaklıklarda (-25°C) kullanıldığında zincir kırılgan olur ve fren başarısız olur mu?
A4:Hayır, uygun hazırlıklarla:
- Sınıf 80 alaşım zincirleri -25°C'de sertliği korur
- Fren yağı düşük sıcaklığa dayanıklıdır -30°C
- El zincir boş 10-15 kez çekerek bileşenleri ön ısınma
